自主可控的流程工业三维设计软件平台——ZWPD系列

深化数字转型，第三届中国工业软件大会在重庆圆满落幕，会议上提出工业软件为国内智能制造产业链中薄弱环节，近几年，软件国产化屡次被政策提及。从顶层政策层面的规划到产业层面的加速替代，为工业软件的国产化带来广阔的机遇。闭幕式上正式发布10个对产业发展具有引领作用的产业技术问题，其中一个就是“如何发展自主可控的工业设计软件？”。

早在2011年北京中维数通软件有限公司就已经展开了对这个问题的探索与研究，经过5年时间，通过自身人才优势和专业技术的提升，中维坚持由用到做，于2016年研发出一款数字化三维工厂管道设计软件——ZWPD(ZW Plant Design)，迈出了打造国产工业软件的第一步。经过不断的打磨和技术的创新，以及致力发展国产创新工业软件的理念，直至今天，该软件已经不仅仅具备单一的三维管道设计功能，在此基础之上，基于软件强大的数据库和模型库系统，集成了智能P&ID软件，暖通、桥架多专业的设计软件、自动化的施工预制软件，同时完成了文件级协同设计到数据级协同设计的重大技术突破，ZWPD系列已经成为了一款高质量的一体化数字三维协作设计软件平台。

ZWPD系类功能介绍

使用该软件平台可以实现工程设计过程中P&ID的绘制、在满足主要配管设计工作的同时实现了全厂三维模型构建工作（设备、建筑结构、管道支吊架、暖通、电缆桥架等），并实现了模型校审、平立面图和管道轴测图自动生成，以及生成材料统计表等工厂设计必备功能；同时平台集成了施工预制软件模块，可以对设计完成的三维数字模型进行管道焊点和管段的设计，能够对焊点和管段进行全自动标注，并快速自动生成各种施工图纸和综合材料统计表。

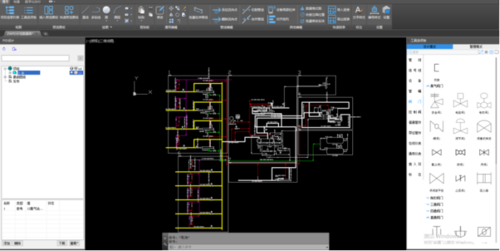

1. 智能P&ID模块

该模块主要实现了快速创建智能P&ID图纸功能，其中“智能”主要体现在软件绘制的不仅仅是图纸，图纸上的管线、设备都附带工程属性，在满足绘图快捷的同时，可以统计后续其他专业需要的管道特性表、设备表、仪表报表等相关数据；同时，可以通过加载在图纸上的工程数据来检验三维设计阶段的模型。

该模块包括P&ID设计、数据库、图形库、P&ID图纸（自动标注）、材料表、设计检查、自动建模、一致性检查等。

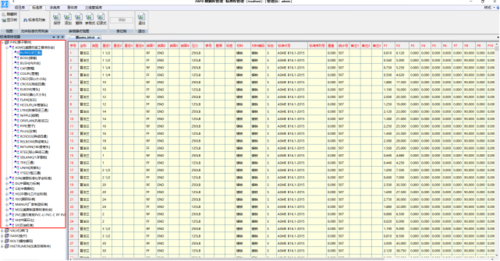

2. 数据库及图形库

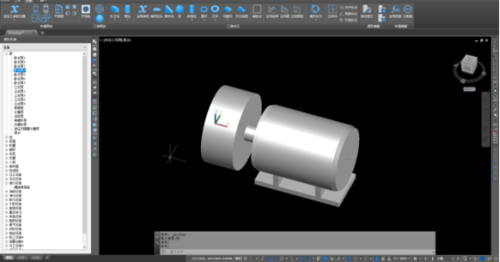

数据库和图形库是软件主要的两大管理系统，前者管理软件全部的支撑数据，并预置大量工程设计数据标准；后者管理软件全部图形数据，在软件预置的模型体元不能满足用户需求时，用户可以通过图形库自定义需要的模型体元。考虑到用户使用三维机械软件种类繁多，软件同时还可以读取当下大多数三维机械软件的文件。

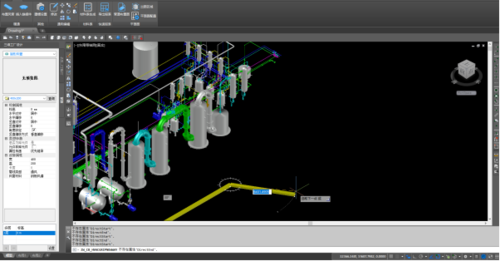

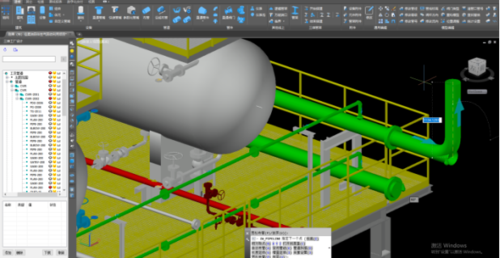

3. 三维配管模块

三维配管模块支持多人协同设计，设计人员通过读取同一个项目数据库，实时在同一协同项目模型的协同库中进行设计。并且，建模功能中提供了设计检查，实时发现建模过程中出现的碰撞问题，提高了设计的效率并有效的减少了施工阶段的错、漏、碰、缺等问题。

该模块包括三维工厂设计、数据库、图形库、设置，其中三维工厂设计模块包含如下功能：建筑结构、设备布置、管道布置、编辑、平立剖图（含平面图自动标注）、材料表、轴测图、消隐图、碰撞检查、设计检查、查询、漫游和浏览接口（不带属性）等。

4. 暖通、桥架模块

该模块可实现多专业设计人员在同一项目模型的协同库中协同设计，大幅提高了设计效率和正确率。满足了各大工程公司对多人多专业协同设计的需求。

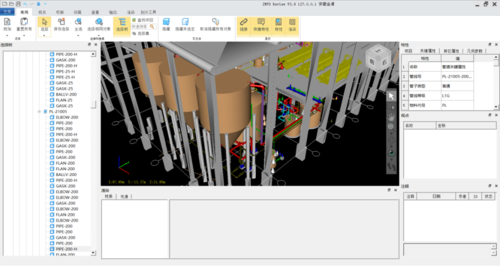

5. 模型校审

在三维建模模块中设计好模型后，同时可以通过软件内置的ZWPD Review软件生成带有属性的预览模型，用户可以通过该软件来实现模型校审、招标、动画设计以及二次开发等。

6. 施工预制

使用施工管理模块打开模型，软件根据管道连接位置自动生成焊点，用户可以自定义确定预制管段，生成焊接图纸及管理表单。

该模块包括焊点、管段设置、施工总图、平面和轴测的管段图、布片图、部件图、焊缝管口表、材料清单表、施焊记录表。

7. 数字化移交和运维

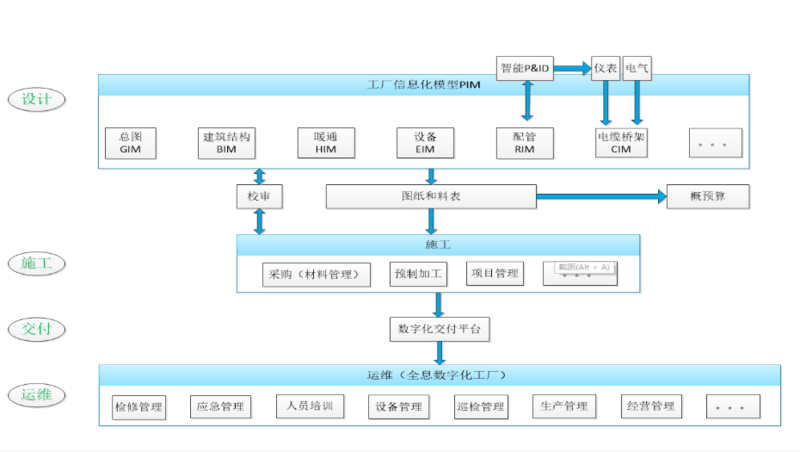

该软件各个功能模块的设计，在逻辑层次上与实际工程全生命周期各个阶段相互对应，数据、信息流·贯通设计、施工及运维管理各个阶段。实现三维模型、属性数据以及三维模型与文档的关联关系的移交等等。并通过将移交的模型及数据加载到数字化运维平台上，达到工厂运维可视化、集成化、自动化的目的。在工厂数字化交付方面给出优质的解决方案。

8. 接口

为满足实际工程需要，ZWPD为工程设计提供了丰富的接口，如为国际上主流的压力管道计算而设置的应力分析软件START、CASEAR II接口、结构计算软件PKPM接口、校审软件Autodesk Navisworks接口，以及现阶段主流工厂数字化交付的接口。

软件优势

1. 交互

用户将享受自动智能的设计体验，愉悦的操作感受。

l 界面简洁，功能排版易懂，界面提示易于初学者学习掌握；

l 大量的快捷编辑命令，窗口化设置，修改、编辑便捷，操作灵活；

l 图形库图形丰富，可直接使用，也可根据元件进行非标准模型的搭建；

l 支持实时预览，增设定位标识，设计流畅，省时高效；

l 模型树清晰且支持双向定位，便于查找，设计过程无需手动建立节点；

l 重复流程的自动化，真正意义上实现计算机辅助设计，提高设计效率。

2. 数据

设计师可以快速调用规范的工程参数信息，模型参数化。

l 软件内置齐全的国内外行业标准，且不断完善更新；

l 数据开放，可自定义添加、修改、定制，满足各行业需求；

l 软件采用数据等级驱动，数据信息被轻量化存储在数据库中，为协同设计提供基础，设计过程无需手动保存；

l 为工程设计提供了丰富的接口，为数字化交付提供数据信息。

3. 协同

用户可以与团队云合作，更快的完成设计工作。

l 多功能一体化的平台，支持多专业实时协同，便于及时的设计检查；

l 数据库的存储方式提供多人同时读取一个项目数据的协同工作模式；

l 实现云协同的技术突破，设计师可以随时随地进行互联协同设计。

l 便于设计师跨设备进行安全的数据共享。

l 定制化非标模型支持导入、导出，便于设计师之间的行业共享。

4. 性能

ZWPD提供安全、稳定、高效且强大的设计保障。

l 软件独立运行，不受限于其它软件运行逻辑，稳定性强；

l 软件对于硬件需求低，有效降低企业硬件成本；

l 软件采用多线程运行模式，出图/料表速度快，平均每0.5s生成一张图纸，减少设计等待时间；

l 软件浏览性能强，可支持万根管线、千台设备运转不卡机，在国内同等类型软件中处于领先地位。

5. 知识

独立自主的知识产权，致力发展国产软件。

l 公司经过10余年自主创新，吸收优点，改进缺点，从追赶国外先进软件到开始超越并于国外软件拉开差距；

l ZWPD现已全面国产化，摆脱国外的技术限制，不受制裁影响，加速了全面国产化替代的进程。

6. 服务

匠心精神打造优质产品，输出金牌服务。

l 团队提供专业且高效的售前、售后服务，为企业提供免费的软件培训服务；

l 性价比首选，无需年费，一次买断，享受同版本功能免费更新，数据库免费更新。
